RopeRail®

Accueil > Garde-corps > RopeRail®

RopeRail® (produit breveté)

Système de garde-corps à cables tendus pour des distances supérieurs à 100′.

Information
  • Sécurité maximale pour de la protection anti-chute ✓
  • Système boulonné autonome – chaque système est indépendant ✓
  • Portées linéaires seulement ✓
  • Installation rapide et facile – tendez le câble rapidement après l’installation des poteaux RopeRail® ✓
  • Conforme avec OSHA – auto-test continuel ✓
  • Un système RopeRail® à une portée infinie ✓
  • Robuste et durable – câble extrêmement durable ✓
  • Filet contre des débris intégrés ✓
  • Conforme avec OSHA 1926.502
  • Jusqu’à 650’ de câble sur une bobine donnant une portée de 200’ (portées plus longues possibles)
  • Poteaux galvanisés
  • Treuil Tractel® T-508 / Câble durable de Ø8.3 mm
  • Filets d’une haute visibilité assurent la protection contre les chutes d’objets
  • 2 filets disponibles pour les systèmes de pleine hauteur ou d’enjambeur

RopeRail® est idéal pour des :

  • Constructeurs ✓
  • Couvreurs ✓
  • Échafaudeurs ✓
  • Entrepreneurs de démolition ✓
  • Fournisseurs ✓
  • Locateurs ✓
  • Maçons ✓
  • Rénovateurs ✓

Superchute® offre rapidement & gratuitement des croquis en moins de 24 heures.

Un croquis :

  • Vous montre une représentation claire du garde-corps déployé sur le chantier
  • Vous montre la quantité exacte de câble & de filet nécessaire
  • Vous montre comment positionner correctement les composants
  • Vous recommande les pièces appropriées
  • Il faut nous contacter pour votre croquis personnalisé

RopeRail® se conforme à/aux :

  • US Federal OSHA Standard 1926.502 “Fall Protection” – cliquer ici pour plus d’information
  • Cal/OSHA (horizontal load of 20 pounds per lineal foot at the top rail)
  • Loi sur la santé et la sécurité au travail d’Ontario’s, REGULATION 213/91 FOR CONSTRUCTION PROJECTS Section 26.3(5) (point load of 150 pounds applied to every 8 feet of guardrail at the top rail equivalent to 19 lb per linear foot)
  • Code de sécurité pour les travaux de construction du Quebec’s (CCST), 3.8.3

Autres garde-corps :

  • Les garde-corps temporaires sont généralement construits en bois, en acier ou en câble avec du filet sans être testés
  • Les ouvriers et les inspecteurs de la sécurité ne s’appuient pas délibérément sur les barrières puisqu’ils soupçonnent leur faillibilité
  • Les garde-corps en bois coûtent cher et sont jetés à la fin du projet
  • Les garde-corps en acier sont lourds et nécessitent beaucoup d’espace de rangement
  • Les systèmes de garde-corps utilisant des câbles qui ne sont pas tendus peuvent dévier le rail supérieur en-dessous de la hauteur minimale OSHA de 39″



StrapRail® Strap Kit

  • Un système StrapRail® installé est continuellement contrôler avec de la tension considérable sur les sangles & sur les ancres
  • C’est le seul système à offrir un test d’état tendu continuel pour montrer que les ancres sont installés correctement et que les rails sont sécuritaires
  • Les ouvriers & les inspecteurs de la sécurité peuvent se pencher délibérément sur notre système sans peur de tomber
  • StrapRail® est une solution d’ingénierie complète, légère & réutilisable pour de nombreuses années
  • C’est compacte et facilement transportable ou expédiable
  • Nous pouvons préparer un devis et fabriquer un système pour vos besoins

Manuel RopeRail® pour des systèmes de pleine hauteur et enjambeur.

Manuel RopeRail®

brochure-roperail-2sides-1Brochure RopeRail®

Version PDF

Systèmes

Système de pleine hauteur – option de filet bi-pli avec une plinthe

  • Aperçu de l’installation d’un système de RopeRail® avec une option de filet bi-pli et de plinthe
  • Le filet de débris est obligatoire pour se conformer à OSHA 1926.502

Aperçu de RopeRail® (option bi-pli avec une plinthe équivalente)

Système enjambeur – sans plinthe

  • Aperçu de l’installation d’un système RopeRail® sans plinthe
  • Le filet de débris est obligatoire pour se conformer à OSHA 1926.502

Configuration du système RopeRail® enjambeur sans plinthe

Poteaux Roperail®
RopeRail™ Winch Post Folded

Plié

Poteau de 45” pour treuil

  • Le poteau pour treuil est le point de départ pour le système RopeRail®
  • Construction galvanisée robuste
  • Le treuil comprend une tige indicatrice à ressorts
  • À boulonner à la dalle du plancher ou à celle du mur
  • 2 poulies intégrées
RopeRail™ Winch Post

Déployé



RopeRail™ Terminator Post Folded

Plié

Poteau terminateur de 45”

  • Le poteau terminateur se trouve à l’extrémité du système RopeRail®
  • Construction galvanisée robuste
  • C’est l’endroit pour placer la goupille sur le suage à la fin du câble
  • À boulonner à la dalle du plancher ou à celle du mur
  • 3 poulies intégrées
RopeRail™ Terminator Post

Deployé



Intermediate-Post---Ground

Poteau intermédiaire de 45”

  • Le poteau intermédiaire est utilisé pour raidir et prévenir la déflexion du câble
  • Construction galvanisé robuste
  • 3 goupilles incluses sont utilisées pour sécuriser le câble au poteau
  • La pince intégrée en bas du poteau est utilisée pour bloquer le câble sur la dalle
  • Doit être boulonné à la dalle du plancher
  • Requis à tous les 20’
  • 4 poteaux intermédiaires sont requis par 100’ d’un système RopeRail®
  • Des poteaux intermédiaires sont aussi disponibles (image à gauche)



Poteau pour une colonne intermédiaire

  • Le poteau pour une colonne intermédiaire est utilisé pour raidir et pour prévenir la déflexion du câble
  • Construction galvanisée robuste
  • 3 goupilles incluses sont utilisées pour sécuriser le câble au poteau
  • 2 sangles à cliquet rouges de 1″ amovibles
  • Doit être attaché à la colonne
  • Requis à tous les 20’
  • 4 poteaux intermédiaires sont requis par 100’ d’un système RopeRail®
Boulons d'Ancrage

HUS-KH-EZ

Type d´ancreVis
ModèleKH-EZ 5/8″ x 5 1/2″
Code418080
Longueur utilisable5.5"
Minimum Embedment5″
Mèche5/8"
Dalle. min.7"
Profondeur trou6"
Douille15/16"
Couple85 pi.lb
Couple max. clé à chocs dans béton450 pi.lb
RéutilisableNon



Cliquer ici pour plus d’information.

Type d'ancreExpansion
Code371781
ModèleHSL-3 M12/25
Longueur utilisable4.75”
Épaisseur Max1”
Mèche18 mm
Dalle. min.6.25”
Prodondeur trou min4.25”
Douille19 mm
Couple80 pi lb
RéutilisableNon



Cliquer ici pour plus d’information.

Type d'ancreExpansion
Code284908
Longueur utilisable3”
Mèche18 mm
Dalle. min.6”
Prodondeur trou5”
Douille19 mm
Couple60 ft lb
RéutilisableOui – goujon fileté détacheable



Cliquer ici pour plus d’information.

Type d'ancreBoulon traversant
CodeØ 3/4”
Longueur utilisable17”
Mèche7/8”
Dalle. min.6”
Prodondeur trou5”
Douille1-1/8”
Couplen/a
RéutilisableOui – goujon fileté détacheable



Cliquer ici pour plus d’information.

Type d'ancreThru-Bolt
CodeØ 3/4”
Longueur utilisable35”
Mèche7/8”
Dalle. min.6”
Prodondeur trou5”
Douille1-1/8”
Couplen/a
RéutilisableOui – goujon fileté détacheable



Cliquer ici pour plus d’information.

TE-40

  • Un confort de travail maximal grâce à une conception innovatrice équilibrée avec une poignée D-grip ergonomique
  • Un large éventail d’applications grâce aux mandrins de serrage interchangeable
  • Percer un trou avec 5/8″ de diamètre et 6″ de profondeur dans du béton en 20 secondes
  • Utiliser le détecteur Ferro Hilti PS 35 pour trouver la barre d’armature dans une dalle de béton & pour montrer la profondeur de l’acier

Cliquer ici pour plus d’information.

Pièces & accessoires

striped-gurardrail-scafnet-rolled-out-tn

Filet de système enjambeur – système enjambeur

  • Protection à partir du câble supérieur jusqu’au câble du bas quand le système RopeRail™ est déployé avec l’enjambeur
  • Fait en polyéthylène robuste – un pli
  • Permet un écart de 11” en-dessous du filet – position enjambeur (voir manuel)
  • Filet orange avec des bandes jaune visibles
  • Boutonnières renforcées
  • Accéder à la page du Filet RopeRail® pour plus d’information

Attaches

Permet d’attacher rapidement au câble du rail.





TypeRésistance(lb)Longueur (po)
Attache-câbles robustes contre le froid1208

Bobine et manche

  • Utiliser pour ranger et transporter le câble
  • Bobine en aluminium
  • Manche de la bobine est galvanisée et boulonnée au support
  • Peut embobiner jusqu’à 650’ de câble
  • Se positionne dans le support

Support à bobine

  • Se connecte au poteau d’ancrage avec un treuil utilisant une goupille
  • Construction en acier galvanisé
  • S’installe sur les deux cotés du poteau d’ancrage avec treuil

Câble RopeRail®

  • Câble spécial de 8.3 pour palans avec un œillet-suage et une cosse sur un bout et effilé et fondu sur l’autre
  • Seul ce câble est recommandé pour le modèle T-508 pour sa résistance au grinçage du treuil sur le câble
  • Son bout fondu prévient l’effilochage et permet l’insertion facile dans le treuil
  • Tension de rupture de 11,000 lb
  • 1 suage en cuivre

Utiliser un coussin d’usure en caoutchouc si la colonne contient des bords tranchants pour prévenir l’usure sur la sangle à cliquet rouge se trouvant sur les poteaux intermédiaires.

White Rubber Wear Pads

tie-cuttersUtilisez des pinces coupantes pour enlever les attaches de façon sûre et rapide.

rope-rail-net-tn

Filet de système à pleine hauteur pour plinthe

  • Protège contre les débris du câble supérieur jusqu’à la dalle
  • Fait en polyéthylène robuste
  • S’installe comme du filet bi-pli qui s’attache sur le câble du rail supérieur à 45”
  • Bande d’usure noir de 2” au-dessus de la dalle
  • Bande jaune solide de 6” pour une plinthe
  • Accéder à la page du Filet RopeRail® pour plus d’information

Treuil Tractel® T508 Tirfor® pour le tensionnement du câble

  • Entretien minimal
  • Leviers manuels
  • Léger et résistant à l’usure

* Ayez toujours des goupilles de cisaillement (rangées dans la manche jaune)

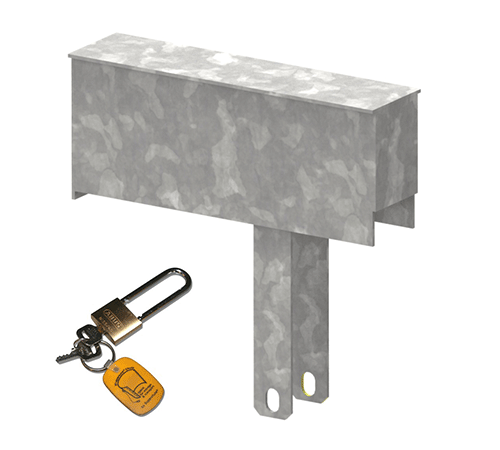

RopeRail™ WINCH PROTECTIVE COVER

Boitier protecteur pour treuil

  • Se positionne par-dessus les manivelles du treuil
  • Construction en aluminium
  • Pour prévenir les ajustements de tension indésirables au câble

RopeRail™ WINCH PROTECTIVE COVER
